概述:

        FGH-CY系列双差压式原油含水率自动监测仪是兰州科庆仪器仪表公司自行研制开发并拥有完全自主知识产权的高新技术产品。适用于各种工况条件下的原油及凝析油的含水率测量,具有运行成本低、易维护的特点,有着良好的性价比,是管道原油在线含水率测量分析的理想仪表。


工作原理

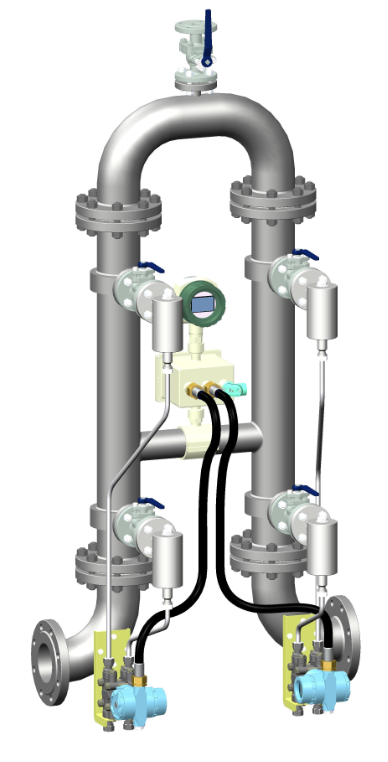

    FGH-CY 系列双差压式原油含水率自动监测仪是根据不同含水原油产生的压力不同而设计的一类全新概念的非放射性含水仪。测量原理是重力差压法,利用被测流体中油、水的密度差,通过同时测量∩型结构平行对称两个竖直测量管段上下两取压点的差压,结合流体力学原理,通过数据采集系统便可计算求得油水混合流体中的含水率。


产品特点:

    测量精确度高,设计含水率测量误差≤±1.5%,重复性、可靠性好;

    测量管道流速上限达3.5m/s,且线性好;

    与流体速度仪表配合可组成流体质量流量计;

    内部无任何活动部件,无压力损失;

    结构简单、安装便捷、维修简单;

    测量误差不受流型和流体状态影响,无需直管段;

    适用于各种工况条件下的原油含水率测量,运行成本低,性价比高。


适用范围:

    含水率测量范围0~100%,在不含气的工况条件下能够精确计量;

    可用于多品质混输原油在线计量,尤其是油品密度变化较大的情况;


主要技术参数

参数                        型号FGH-CY-IFGH-CY-II
含水率监测范围0~100   %
适用介质原油凝析油
含水率瞬时误差(abs)≤±2.0   %≤±1.5   %
含水率累计误差(abs)≤±1.5   %≤±1.0   %
公称通径(mm)DN50~DN300
公称压力(MPa)1.0   、1.6 、2.5 、4.0 、6.3
防爆等级ExdIIBT4Gb
防护等级IP65
工作电压外接电压:220V   AC    内部电压:18~36V DC
安装方式室内水平安装(室外需保温防雨措施
工作环境要求含水仪须安装室内,其环境温度范围10℃~45℃,环境相对湿度不大于85%(20℃)
连接法兰标准HG20592   (可根据用户要求定制)
